UQK-01/02/03 型液位開關
UQK-
● 概述
該系列開關適用于對各種容器內液體的液位控制，當液位到達上、下切換位置時,控制開關發出通斷開關信號。液位開關不適用于對不銹鋼材質有較強腐蝕作用以及具有導磁性的介質。
● 主要技術性能
1.開關容量:
2A250VA250VAC(max)或2A100W60VDC(max)
2.介質溫度: < 130°C
3.工作壓力: IMPa、 4MPa (無注明時為1MPa)
4.出線口連接螺紋: M20*1.5 內螺紋。
5.防護級別: IP54 (符合GB4208 )

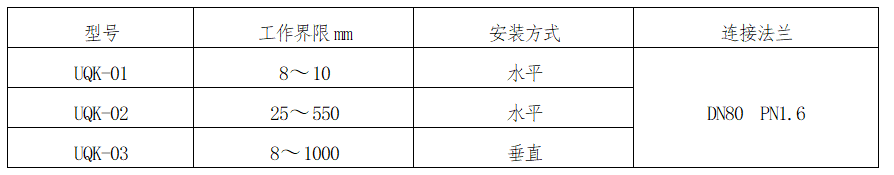

● 型號規格

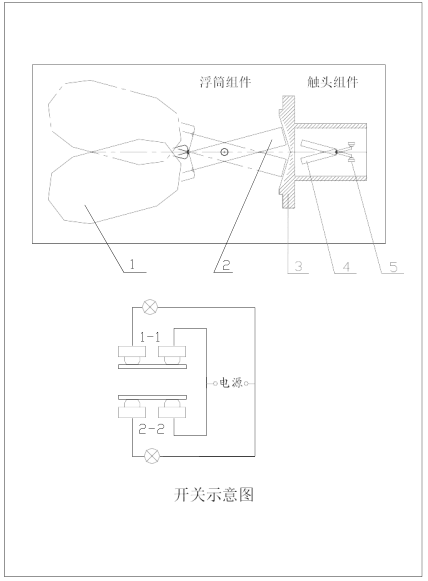

● 結構原理
控制器由浮筒組件與開關組件兩大部分組成。當被測液位升高或降低時，浮筒（1）隨之升降，使其端部的磁鋼(2)上下擺動，通過磁力排斥安裝在外殼（3）內相同磁極的磁鋼（4）上下擺動。其另一端的觸頭（5）便在靜觸頭1-1，及2-2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，或啟閉電動泵供液
或收液。
浮筒組件及部件由不銹鋼制成，因此具有較好的耐腐蝕性，控制器的浮筒動作部分與觸點組是隔離的，因此避免了一般液位開關容易產生滲漏的缺陷。
● 使用注意事項
1、安裝時注意螺栓孔方位，用戶自配凹面法蘭。
2、接線應采用外徑
3、操作時應嚴格遵守電氣設備的使用規程，確保安全。
4、被測介質液面的波動頻率不能太大，且不應含有導磁雜質。
5、觸點容量均為阻性負載，如用非阻性負載，要用中間繼電器轉換。

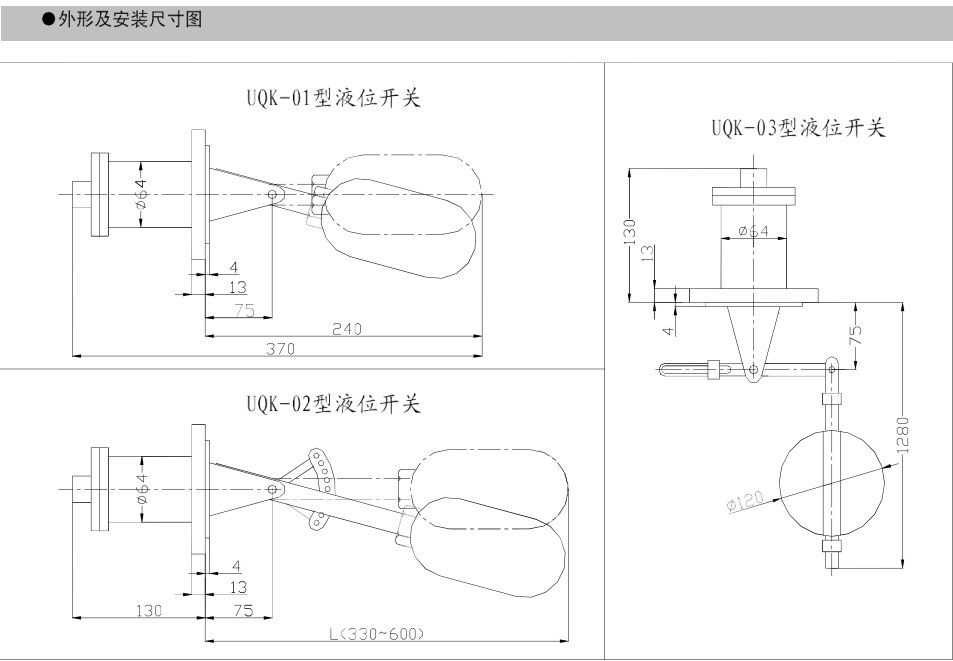

● 外形及安裝尺寸圖
● 訂貨需知：
1、應注明液位開關的規格型號。
2、需注明工作壓力、介質溫度。
3、安裝法蘭可根據用戶要求制作。
4、需配件或設備上的法蘭請注明。
